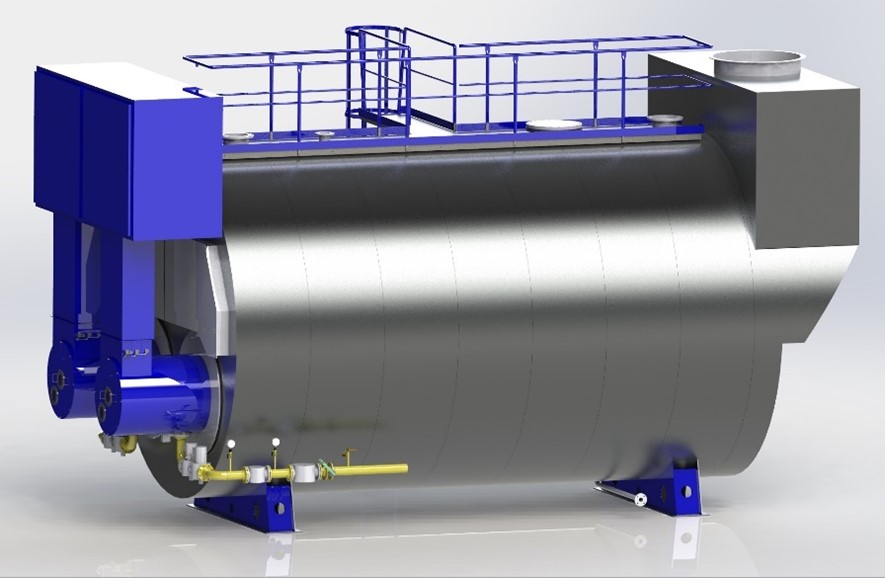

Horkovodní žárotrubný kotel

TYP -    VSHK-D

Použití:

Horkovodní dvou plamencový nízkoemisní kotel VSHK-D je určen pro výrobu teplé, čí horké vody o jmenovitém pracovním přetlaku až 2,5MPa a do teploty až 160°C. Je určen pro spalování zemního plynu nízkoemisními hořáky. Je ideálním řešením pro průmyslové využití jako samostatný zdroj nebo tepelná centrála. Umožňuje pružný a plně automatický provoz. Robustní konstrukce, jednoduchá instalace a dlouhá spolehlivost se zárukou 5 let. To vše podpořeno největším 24 hod servisním zázemím v České republice.

Vysoká účinnost a nízké emise NOx spolu s ostatními provozními vlastnostmi řadí kotle VSHK ke špičkovým výrobkům. Lze je vybavit zařízením pro provoz bez trvalé obsluhy.




Technický popis:

Dvou plamencový žárotrubný kotel VSHK-D je velkoprostorový, s přirozenou cirkulací a přetlakovým spalováním. Je řešen jako tří tahový. Těleso kotle sestává ze dvou spalovacích komor a obvodového pláště svařených s přední a zadní stěnou. Na zadní stěně je osazená obratová komora, která zajišťuje obrat spalin, které přechází do druhého tahu a vrací se žárovými trubkami zpět k přední stěně, kde se otočí do třetího tahu tvořeným žárovými trubkami. Přední otevíratelné víko a zadní průlez v obratové komoře umožňují snadný přístup k výhřevným plochám, jejich čištění a kontrolu. Kotel je vybaven izolací a veškerou zákonnou výstrojí. Kotel je oplechován hliníkovým plechem.



Horkovodní středotlaký kotel  VSHK-D

14

16

18

20

25

30

Palivo

Zemní plyn

Jmenovitý tepelný výkon

MW

14

16

18

20

25

30

Jmenovitý tlak Max

MPa

2,5

2,5

2,5

2,5

2,5

2,5

Teplota výstupní vody Max

°C

160

160

160

160

160

160

Teplota vstupní vody Min

°C

60

60

60

60

60

60

Účinnost kotle s Ekonomizérem až

%

97

97

97

97

97

97

Objem vody

m³

33

38

42

45

53

62

Dopravní hmotnost*

t

45

52

58

63

78

90

Rozměry

Délka kotle**

L

mm

8 000

8 200

8 400

8 500

8 800

9 000

Šířka kotle

B

mm

3 000

3 600

3 600

4 000

4 400

4 600

Výška kotle

H

mm

3 500

4 000

4000

4 500

5 000

5 200

Vstup/výstup vody

PN40/40

DN

250

250

250

250

300

350



     Ke stažení :   Horkovodní žárotrubný VSHK-D.pdf
