Drtič škváry a vyhrnovač

Drtič škváry - Odstruskovač

Použití

Odstruskovač slouží k drcení, chlazení a vyhrnování strusky. Zároveň tvoří vodní uzávěr, který brání vnikání nežádoucího vzduchu do spalovacího prostoru kotle. Struska padá ze struskové šachty na drtící válce, kterými je drcena na drobné kousky. Rozdrcená struska padá do vody, kde se ochladí. Výtlačnou pákou se struska vytlačuje ven z odstruskovače na dopravní zařízení.

Základní technické použití

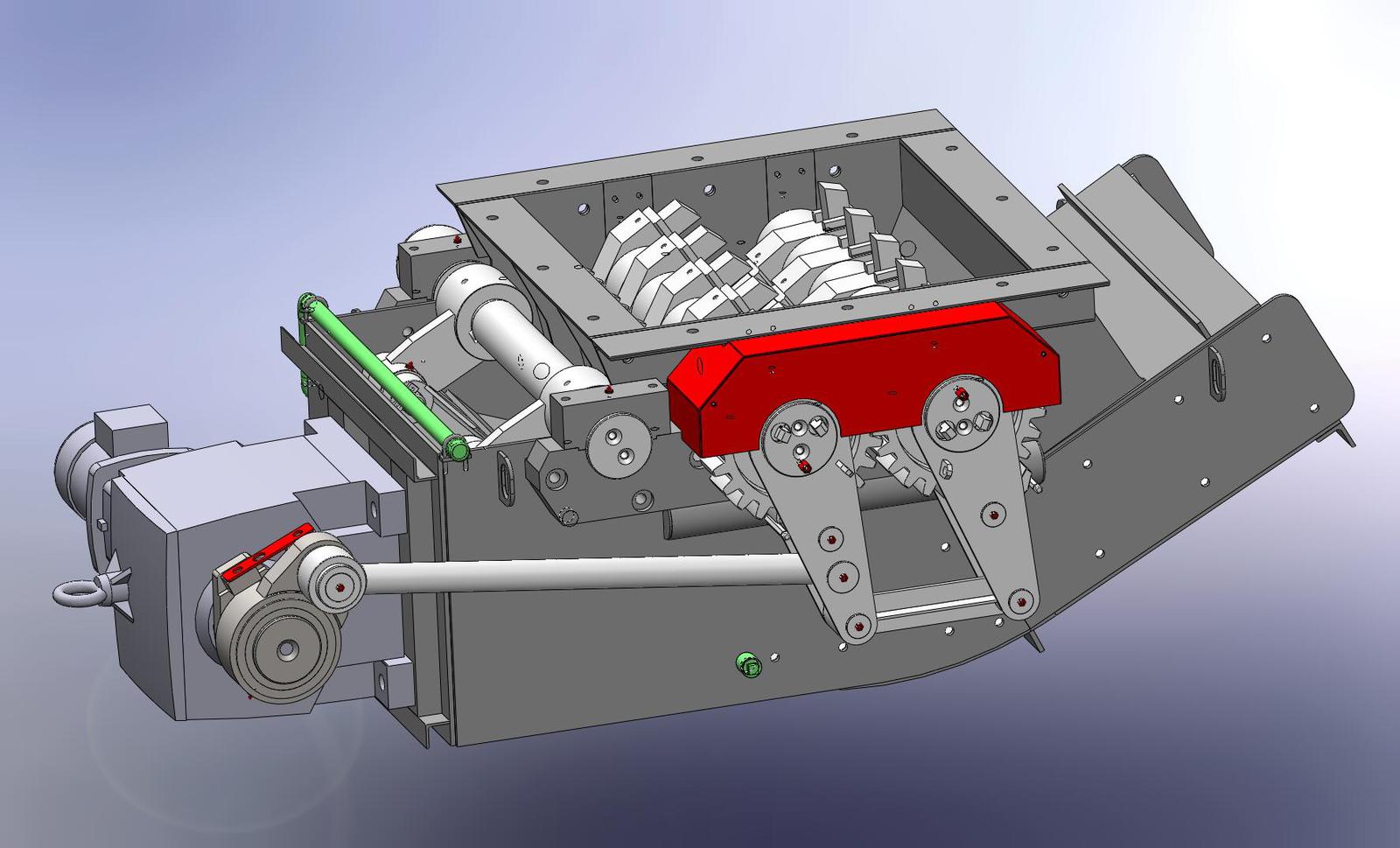

Hlavní část drtiče škváry je opancéřovaná ocelová vana, která je naplněná vodou tvořící uzávěr mezi spalovací komorou kotle a vnějším ovzduším. Výška vodní hladiny se udržuje ručně nebo automaticky. K hornímu okraji vany jsou přišroubována ložiska s drtícími válci a pohonovou hřídelí výtlačné páky. Na hnací hřídel je naklínována výtlačná páka, která vyhrnuje strusku z odstruskovače. Pohon odstruskovače je přírubový elektromotor s převodovou skříní do pomala. Hnací klika je opatřena pojistkou proti přetížení. Z hnací kliky je pohon převeden pákovým převodem na západky, otáčející ozubenými koly drtičů a na hřídel výtlačné páky.

Technické údaje odstruskovačů

Označení

Délka*Šířka

Výkon kg/hod

Výkon motoru v KW

Celková hmotnost

Přívod vody

VD 14

650/800

1400

0,8

1250

1/2‘‘

VD 18

650/1000

1800

0,8

1360

1/2‘‘

VD 30

800/800

až 3000

3

2820

¾‘‘

VD 60

800/1500

až 6000

3

3850

1

 Spotřeba vody je cca 10 % hmotnosti škváry. Množství vody je pouze informativní a závisí na vstupní teplotě strusky.

Možnost variant dodávek

Odstruskovače jsou vyráběny v několika provedeních a to:

  1. S drtícími zuby
  2. Bez drtících zubů
  3. S automatickým dopouštěním hladiny chladící vody
  4. Bez převodovky

Ke stažení  Drtič škváry.pdf
