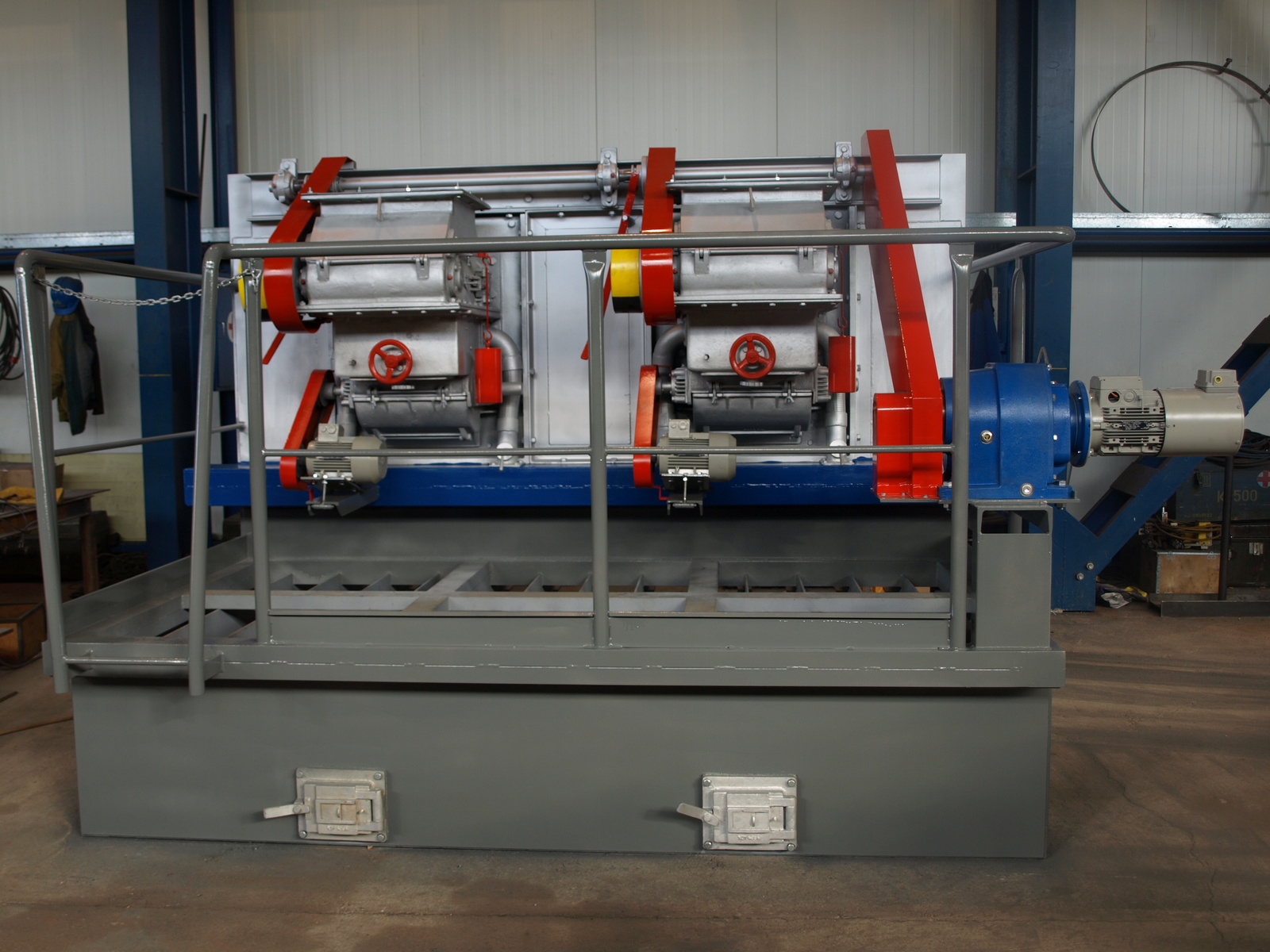

Mechanicko-vzduchové Pohazovače


Použití

Pohazovače slouží k podávání a rozprášení pevného paliva do spalovací komory kotle. Jsou vhodné pro spalování černého a hnědého uhlí o zrnitosti 0 až 30 mm s podílem prachu více jak 50%. Při spalování uhlí s použitím pohazovačů lze volit vyšší tepelné zatížení roštů, protože jemné palivo shoří již ve vznosu.

Základní technické informace

Pohazovače jsou umístěny na přední čelní stěně kotle v řadě vedle sebe (počet dle velikosti kotle). Každý z nich je tvořen dělenou skříní, v jejíž dolní části je rotor vlastního pohazovače a v horní části skříně je umístěn škrabákový podavač paliva. Nad podavačem je umístěno listové šoupátko umožňující uzavření přívodu paliva do násypky podavače. Skříně pohazovačů i podavačů jsou upevněny na litinových deskách na rámu.

Každý pohazovač tvoří samostatnou jednotku, která má pohon rotoru i podavače od společných transmisí. Společné transmise jsou dělené a jsou mezi sebou propojeny spojkami. Vlastní pohon pohazovačů tvoří motor upevněný na napínacích saních. Od převodovky je pomocí řetězového převodu poháněna transmise, z níž je odvozen pohon jednotlivých podavačů. Počet otáček rotoru je možno regulovat změnou otáček pomocí frekvenčního měniče elektromotoru. Množství přiváděného paliva do podavače je možno též regulovat vrstevním hradítkem, jehož polohou je možno nastavit tloušťku vrstvy podávaného paliva. Jištění pohonu proti přetížení se děje pojistnou spojkou.

Technické parametry

Označení

Délka*Šířka*výška

Počet pohazovačů na kotli

Výkon motoru v kW

Výkon paliva kW

Výkon dopravovaného uhlí kg/h

Hmotnost pohazovačů kg

MVP 1

1390x1055x1650

1

0,75

3

1500

988

MVP 2

2290x1055x1650

2

0,75

3

3000

1897

MVP 3

3190x1055x1650

3

0,75

3

4500

2806

MVP 4

4090x1055x1650

4

0,75

3

6000

2595


Ke stažení
   Pohazovače.pdf
